Оформление второй части

Часть 1.

Вспомним основные правила оформления

1. Форма дано/решение и рисунок, если он требуется.
2. Даём пояснения. Например, запишем второй закон Ньютона в проекции на ось Оy и т. д. со всеми физическими законами и явлениями.
3. Для удобства можно обозначить формулы цифрами. Например: выразим силу трения Fтр из 3 и подставим в 4.
4. Внимательно изучаем кодификатор и используем формулы в базовом виде, которые перечислены. Все остальные нужно будет вывести (всеми известные формулы для тела, брошенного под углом к горизонту).
5. Обязательно даём описание введенным буквам. В описании не требуются буквы, которые вам дали по условию задачи.
6. Например, v1 – скорость тела после соударения (даём пояснение новой величине, которой нет в «дано»).
7. Промежуточные вычисления рекомендуется не делать, так как они могут привести к погрешности в ответе! Лучше довести формулу до конечного преобразованного вида.
8. Записать ответ в расчётной задаче.

Оформление задачи

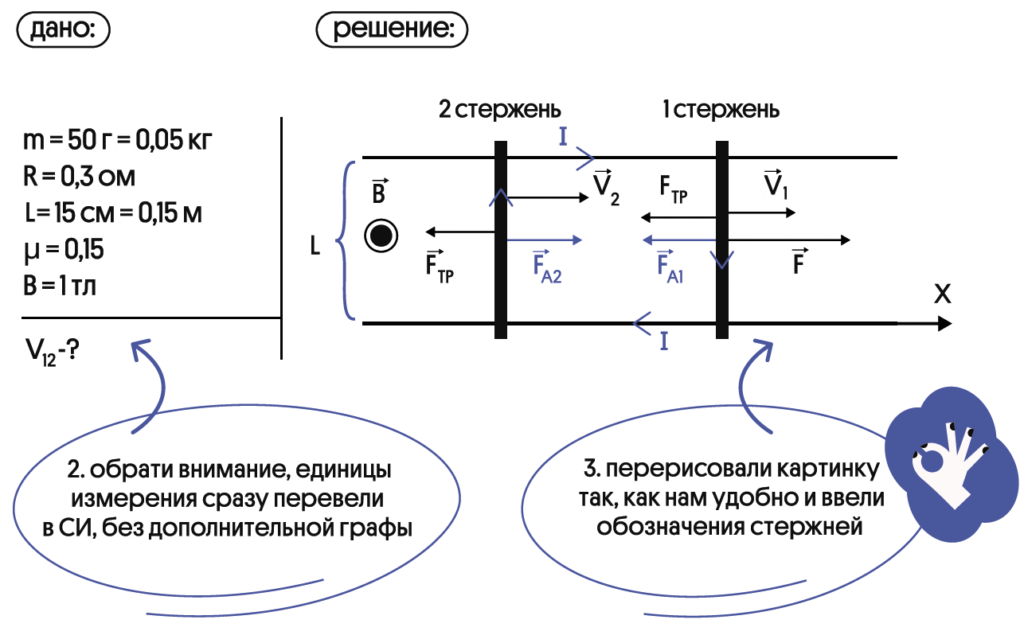

По горизонтально расположенным проводящим шероховатым рельсам с пренебрежимо малым сопротивлением могут скользить два одинаковых стержня массой m = 50 г и сопротивлением R = 0,3 Ом каждый. Расстояние между рельсами l = 15 см, а коэффициент трения между стержнями и рельсами μ = 0,15. Рельсы со стержнями находятся в однородном вертикальном магнитном поле с индукцией В = 1 Тл (см. рисунок). Под действием горизонтальной силы, действующей на первый стержень вдоль рельс, оба стержня движутся поступательно равномерно с разными скоростями. Какова скорость движения первого стержня относительно второго? Самоиндукцией контура пренебречь.

Под действием силы F первый стержень начинает двигаться вправо с некоторой скоростью V1.

При движении первого стержня происходит изменение магнитного потока, пронизывающего контур. Тогда согласно закону Фарадея возникает ЭДС индукции E, появляется индукционный ток I.

На проводники с током в магнитном поле действует сила Ампера Fa1 и Fa2, укажем направление этих сил на рисунке. тогда под действием силы Fa2 второй стержень начинает двигаться вправо со скоростью V2 через некоторое время стержни окажутся в новом положении, рис. 2.

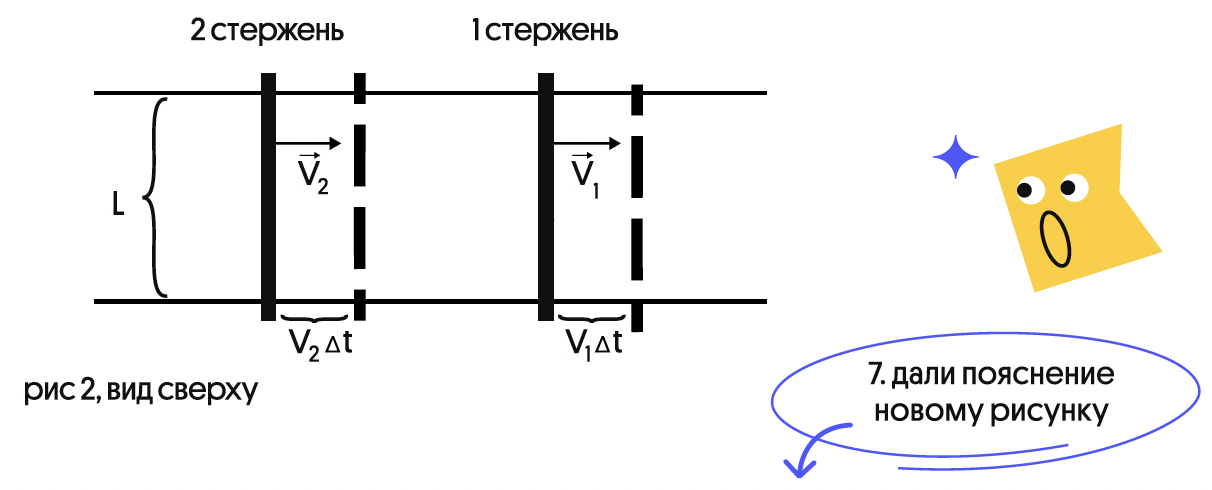

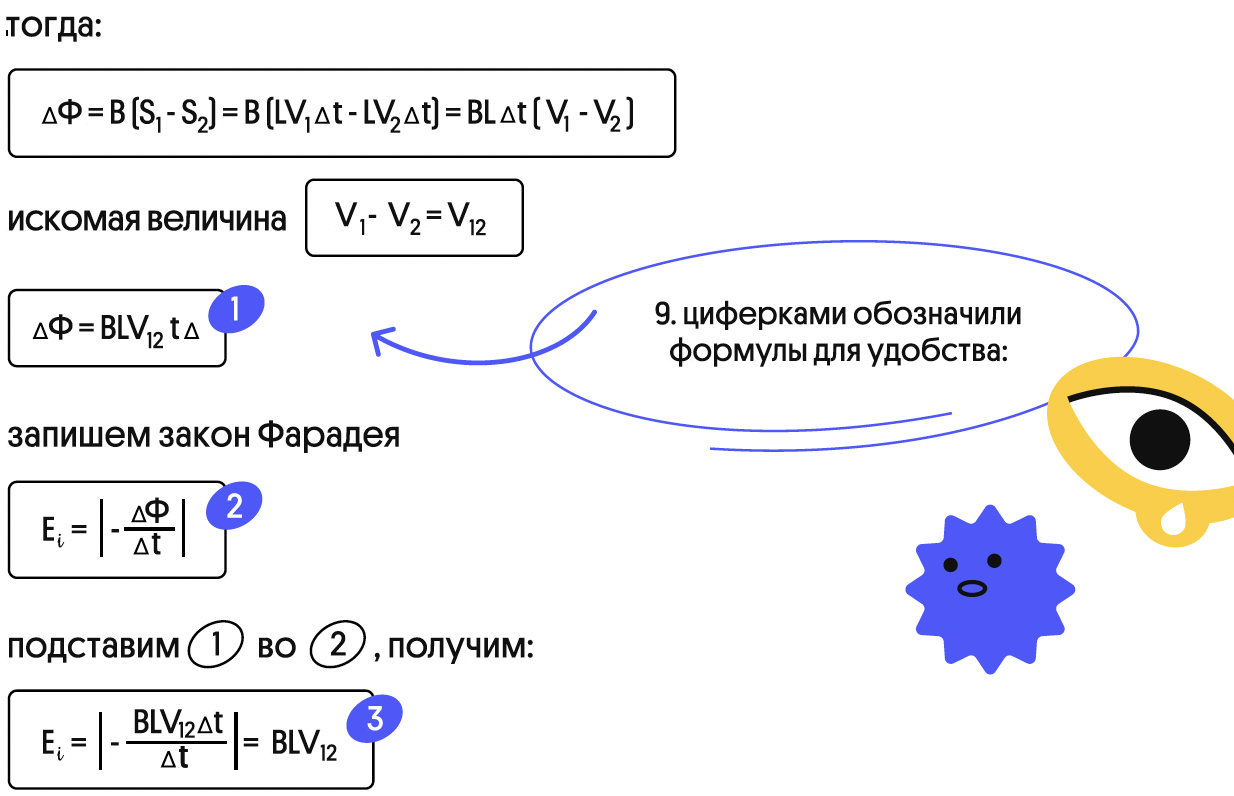

Новое положение стержней указано пунктирными линиями, тогда изменение магнитного потока △Ф за некоторое время △t будет равно:

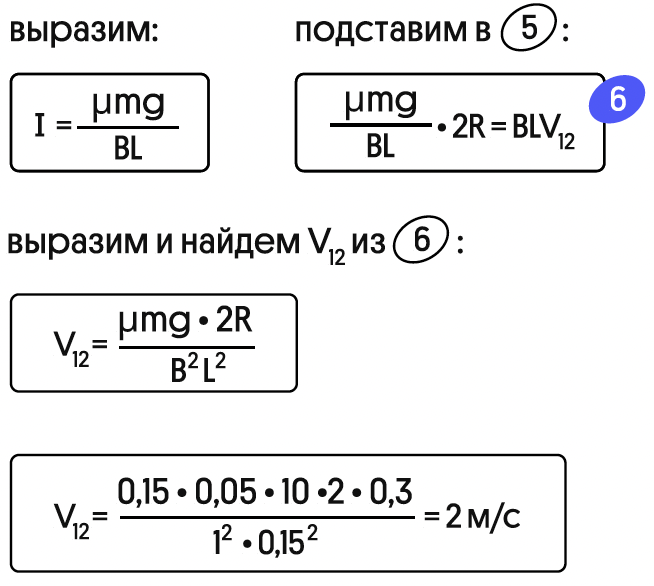

Ответ: первый проводник движется относительно второго со скоростью V12 = 2 м/c.
