Линза, основные характеристики, построение изображений

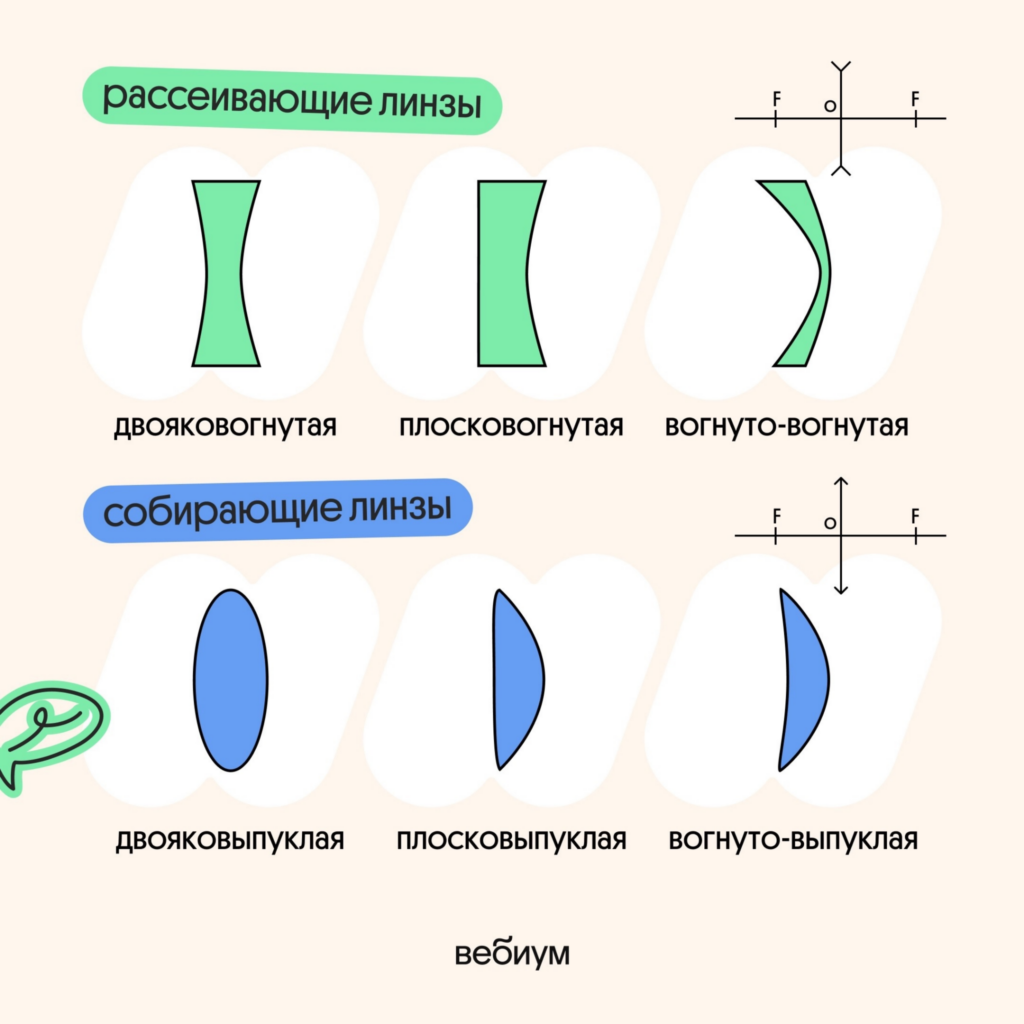

Вспомним виды линз, обозначения на них и ход лучей через собирающую и рассеивающую линзы. Рассмотрим несколько примеров построения изображения в линзах.

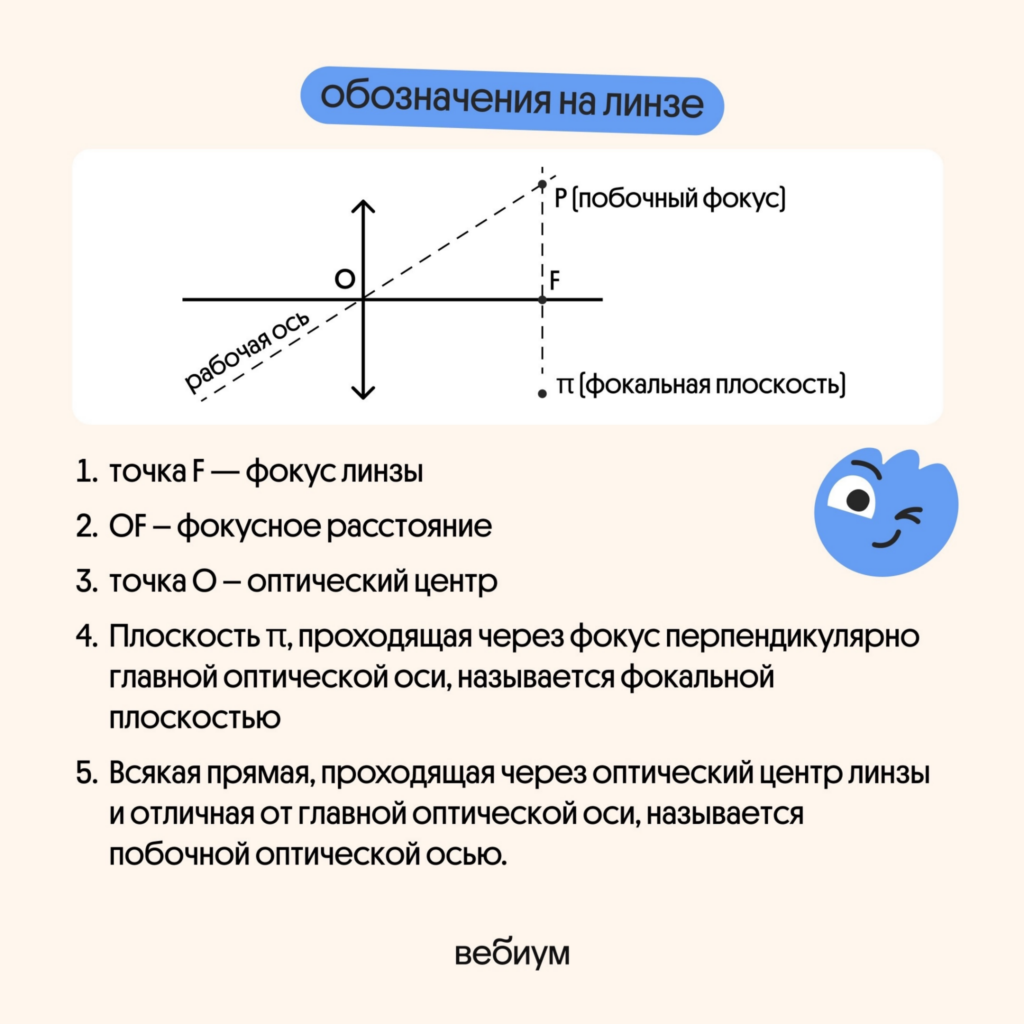

1. точка F — фокус линзы
2. OF — фокусное расстояние
3. точка О — оптический центр
4. плоскость , проходящая через фокус перпендикулярно главной оптической оси, называется фокальной плоскостью
5. всякая прямая, проходящая через оптический центр линзы и отличная от главной оптической оси, называется побочной оптической осью.

Ход лучей в собирающей линзе

Луч, идущий параллельно главной оптической оси линзы, после преломления пойдёт через главный фокус.

Если луч падает на линзу наклонно, то для построения его дальнейшего хода мы проводим побочную оптическую ось, параллельную этому лучу, и находим соответствующий побочный фокус. Именно через него пойдёт преломлённый луч.

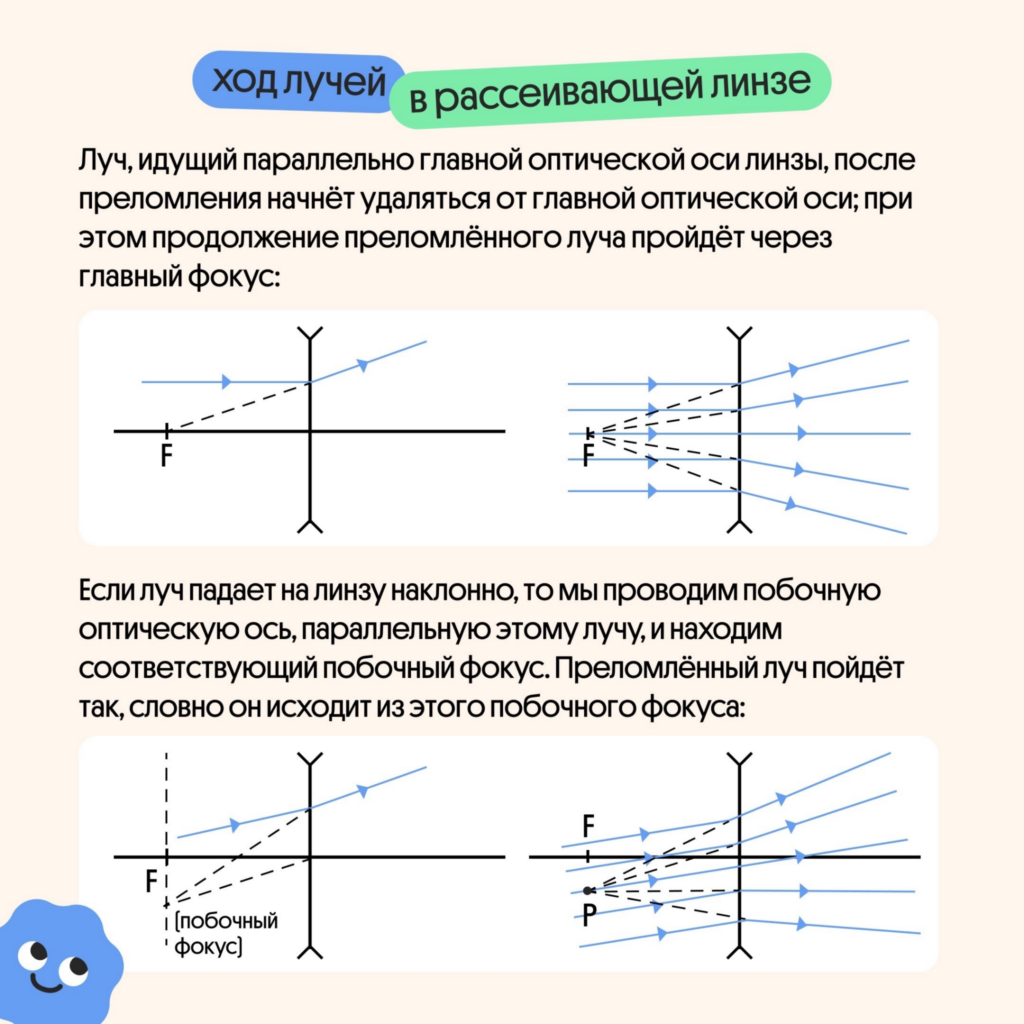

Ход лучей в рассеивающей линзе

Луч, идущий параллельно главной оптической оси линзы, после преломления начнёт удаляться от главной оптической оси; при этом продолжение преломлённого луча пойдёт через главный фокус.

Если луч падает на линзу наклонно, то мы проводим побочную оптическую ось, параллельную этому лучу, и находим соответствующий побочный фокус. Преломлённый луч пойдёт так, словно он исходит из этого побочного фокуса.
