Как определить комплекс Гольджи на рисунке или электронной микрофотографии

1. Смотрим на расположение рядом с ядром
Комплекс Гольджи обычно находится рядом с ядром клетки и эндоплазматической сетью (ЭПС).

2. Дальше обращаем внимание на форму и структуру
Комплекс Гольджи выглядит как стопка уплощённых мембранных мешков (цистерн).
Стопка уплощённых цистерн — это диктиосома! Часто напоминает кучу блинов или полоски.
Также у комплекса Гольджи есть сеть трубочек (каналов).

3. Можно найти полярность
У комплекса Гольджи есть две стороны:

• Цис-сторона (ближе к ЭПС и ядру) — принимает пузырьки от ЭПС.

• Транс-сторона (ближе к плазматической мембране) — образует пузырьки для экзоцитоза.

4. Мы можем увидеть пузырьки рядом с комплексом Гольджи
Вокруг комплекса часто видны маленькие пузырьки, отходящие от его мембраны — часто это лизосомы или пузырьки с веществами на экспорт (транспорт из клетки).

5. При электронной микроскопии смотрим на контраст
На ЭМ-снимках цистерны выглядят как тёмные, параллельные, плотные структуры, а пузырьки — мелкие круглые светлые образования рядом.

6. Не спутайте комплекс Гольджи с:

• ЭПС — она более ветвистая и с рибосомами (шероховатая ЭПС).

• Митохондриями — овальные, с внутренними складками (кристами).

А теперь посмотрим, как комплекс Гольджи может выглядеть на рисунках и снимках:

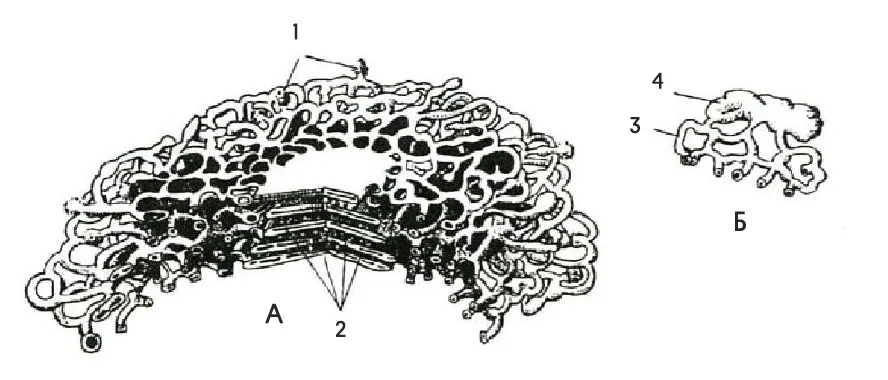

Рисунок А:

1. Пузырьки, которые отделяются от комплекса Гольджи

2. Цистерны диктиосомы

Под Б — крупный пузырёк, который образовался в комплексе Гольджи для экзоцитоза

Рисунок Б:
3) Каналы аппарата Гольджи
4) Развивающийся пузырёк

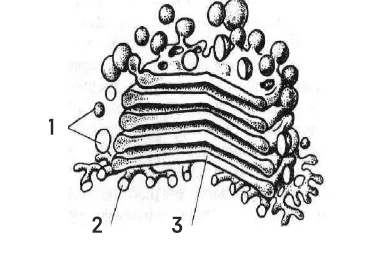

Рисунок:

1. Пузырьки

2. Трубочки (каналы) комплекса Гольджи

3. Цистерны

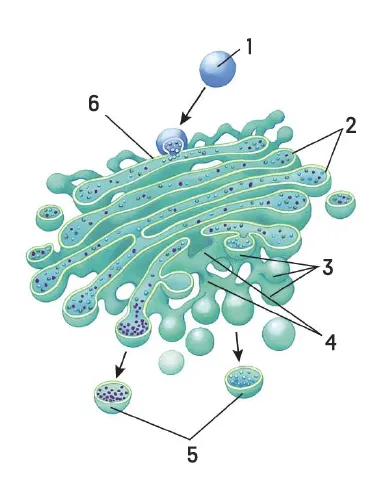

Цветная схема:

1. Пузырёк, который отделился от ЭПС и несёт вещества к комплексу Гольджи

2. Цистерны

3. Формирование мембранных пузырьков

4. Транс-полюс

5. Отделение мембранных пузырьков от комплекса Гольджи

6. Цис-полюс

Электронная микрофотография:
На электронной микрофотографии видим стопку тёмных «блинчиков», отходящие пузырьки.
Делаем вывод, что это комплекс Гольджи!
