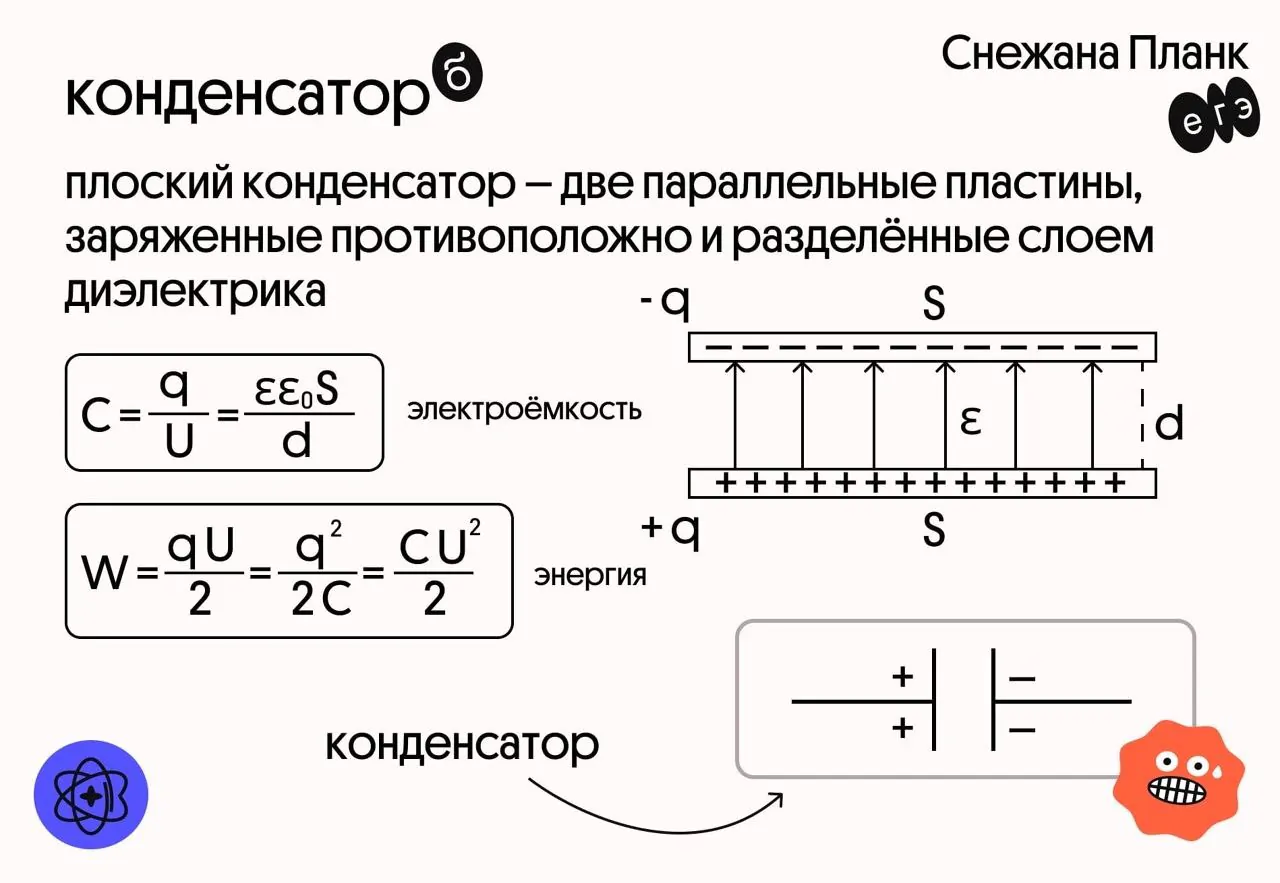

Конденсатор

Конденсатор — это два проводника (обкладки конденсатора), разделённые слоем диэлектрика, толщина которого мала по сравнению с размерами проводников.

📍 Запоминаем это устройство — оно часто встречаться и в первой, и во второй части.

Конденсатор способен накапливать электрический заряд.

🔹 Обозначается электроёмкость: С.

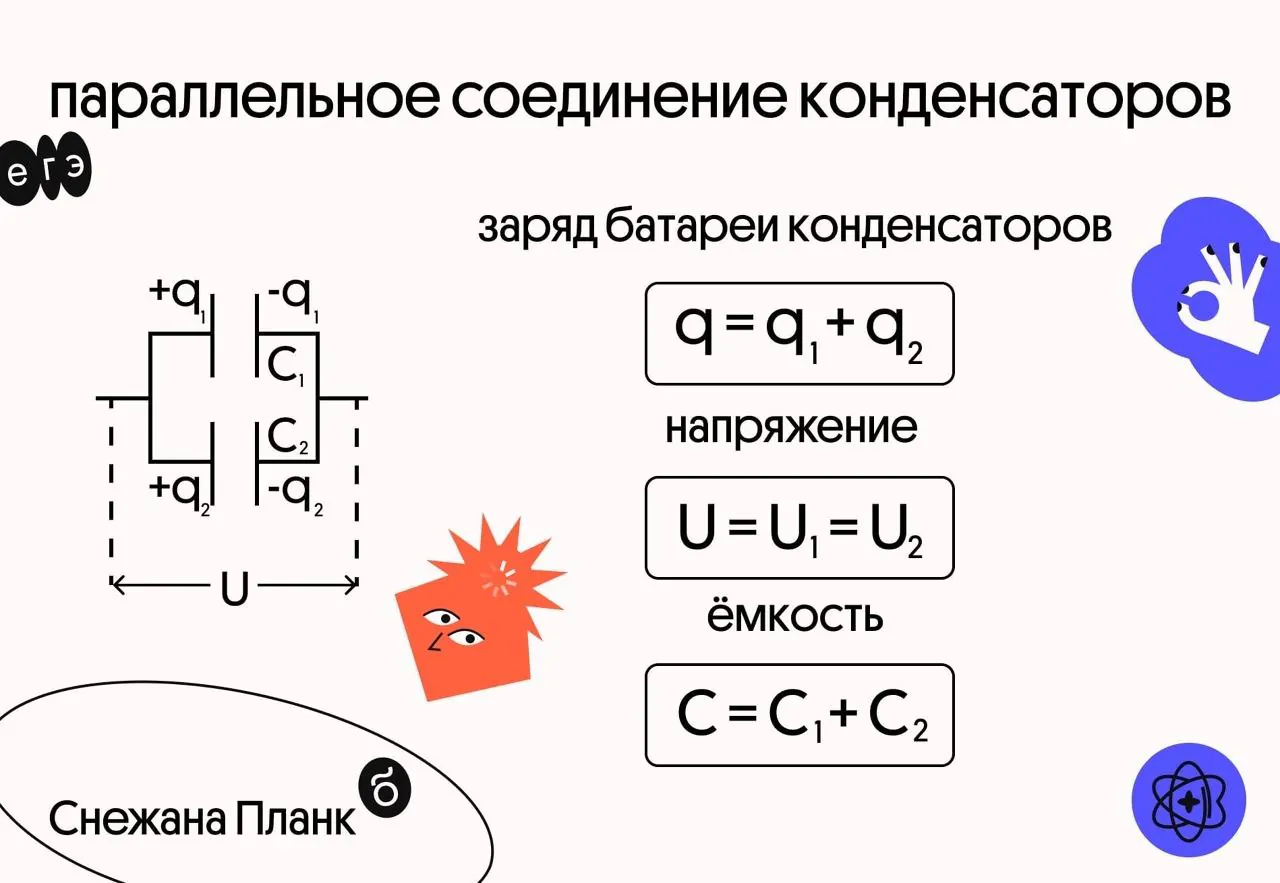

Параллельное соединение конденсаторов

В электрических цепях применяются различные способы соединения конденсаторов. Сегодня мы рассмотрим параллельное.

✍️ Если группа конденсаторов включена в цепь так, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным.

Главное замечание: общая ёмкость конденсаторов при ПАРАЛЛЕЛЬНОМ соединении равна сумме ёмкостей всех соединённых конденсаторов.

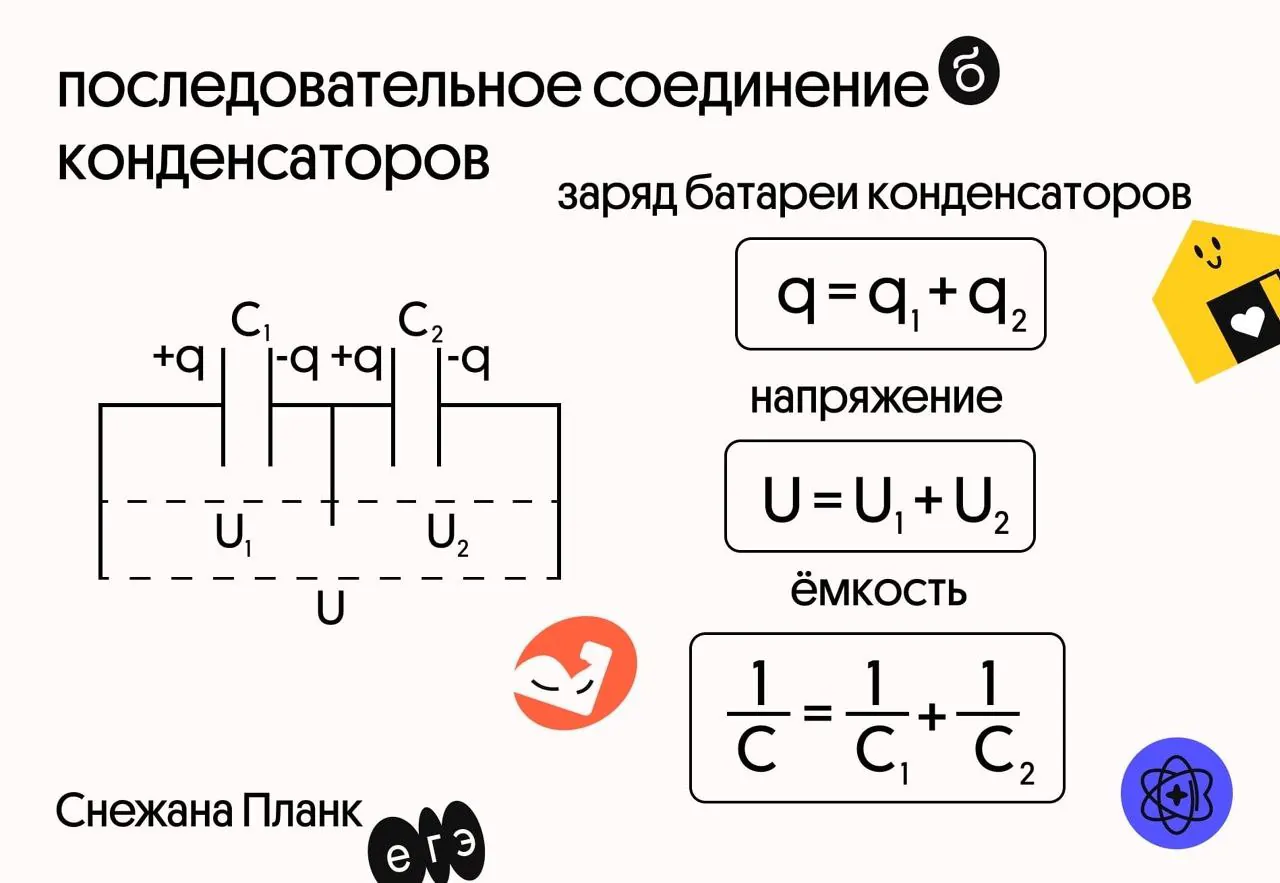

Последовательное соединение конденсаторов

🔸 Если соединение представляет собой цепочку и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсатора, то это ПОСЛЕДОВАТЕЛЬНОЕ соединение.

Не забывай, что иногда во второй части могут присутствовать сразу два вида соединения. Нужно быть внимательный!

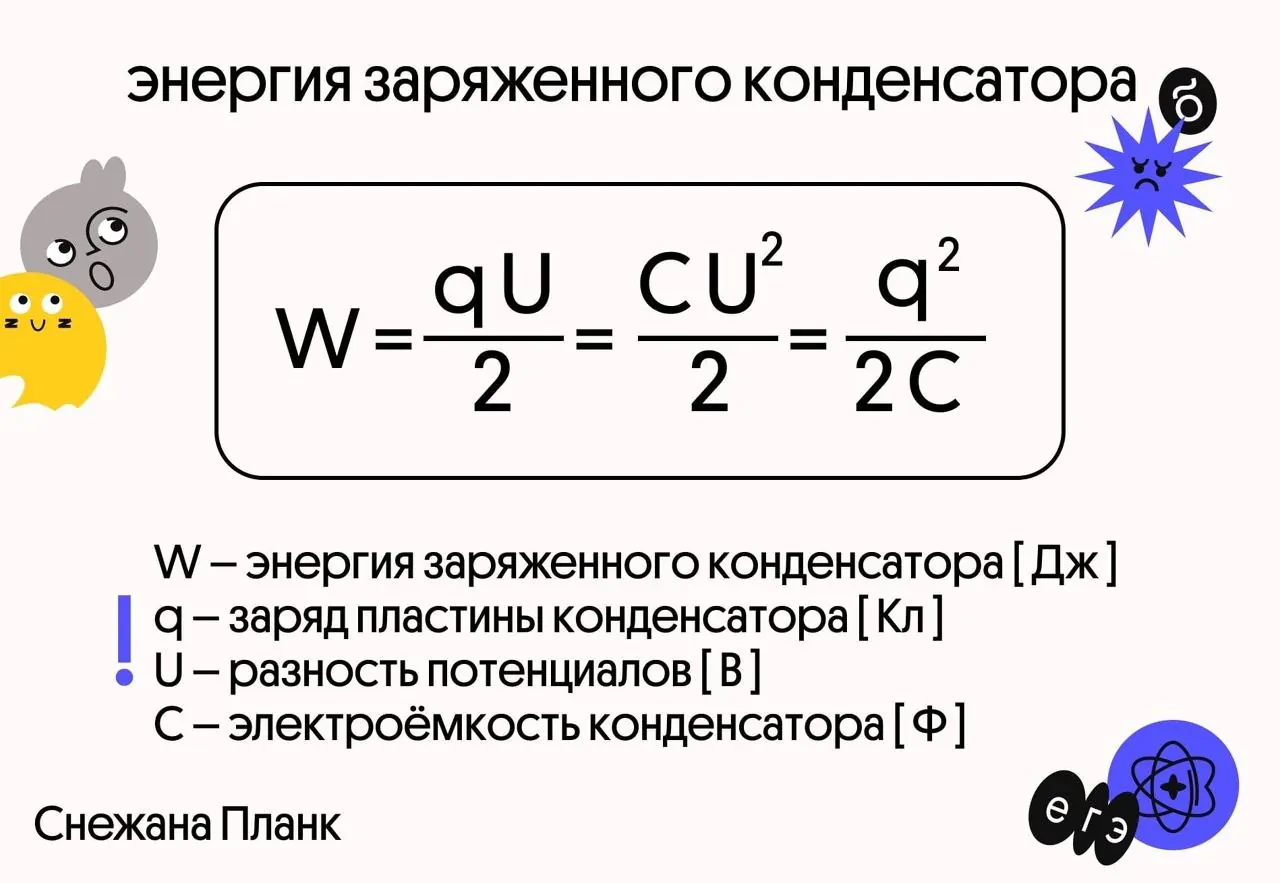

Энергия заряженного конденсатора

Если замкнуть обкладки конденсатора, то по проволоки потечёт ток, который расплавит её. Значит, запасается энергия!

Энергия конденсатора обусловлена тем, что электрическое поле между его обкладками обладает энергией.

P.S. Напряжённость пропорциональна напряжению, поэтому энергия пропорциональна квадрату его напряжённости.
