Правило правой руки для прямого проводника с током

Для определения направления линий магнитной индукции используют следующие правила:

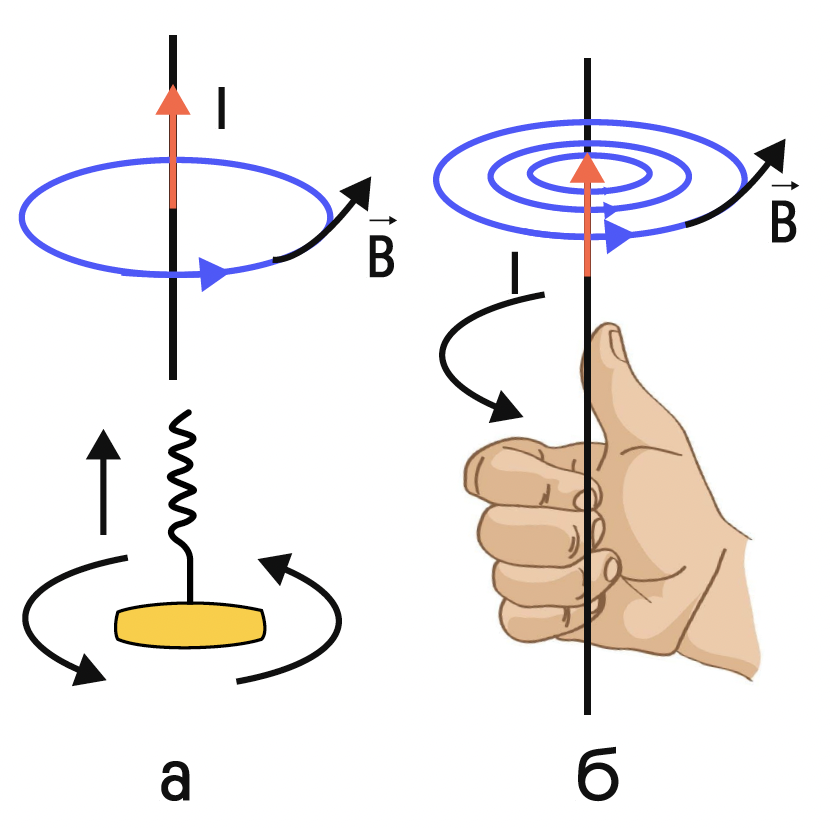

  1. Правило буравчика или правило правого винта (рис. а):
  • вкручиваем буравчик по направлению тока в проводнике;
  • направление вращения ручки буравчика укажет направление линий магнитной индукции.
  1. Правило правой руки (рис. б):
  • обхватываем провод с током правой рукой;
  • отгибаем на 90 градусов большой палец правой руки по направлению тока;
  • четыре согнутых пальца укажут направление линий магнитной индукции.

Правило правой руки для кругового витка с током

На левом рисунке изображено расположение линий магнитной индукции кругового витка с током в пространстве.

Определим направление линий магнитной индукции в центре кругового витка:

  • обхватываем круговой виток с током правой рукой;
  • отгибаем на 90 градусов большой палец правой руки по направлению тока;
  • четыре согнутых пальца укажут направление линий магнитной индукции в центре витка.

Правило правой руки для соленоида

Для соленоида направление линий магнитной индукции определяется так:

  • обхватываем соленоид ладонью правой руки;
  • четыре пальца должны быть направлены вдоль тока в витках;
  • отставленный на 90 градусов большой палец покажет направление линий магнитного поля внутри соленоида.

Правило левой руки для определения направления силы Лоренца

Сила Лоренца, действующая на движущуюся в магнитном поле заряженную частицу, определяется соотношением:

q — величина заряда движущейся частицы, [Кл];

v — модуль её скорости, [м/с];

B — модуль вектора магнитной индукции, [Тл];

α — угол между вектором скорости частицы и вектором магнитной индукции, [град].

Правило левой руки для силы Лоренца: если левую руку расположить так, чтобы

  • составляющая магнитной индукции В, перпендикулярная скорости заряда v, входила в открытую ладонь;
  • четыре пальца были направлены по движению положительного заряда (против движения отрицательного);

то отогнутый на 90 градусов большой палец покажет направление силы Лоренца FЛ.

Правило левой руки для определения направления силы Ампера

На проводник с током, находящийся в магнитном поле, действует сила Ампера, равная:

I — сила тока в проводнике, [А];

B — модуль вектора индукции магнитного поля, [Тл];

L — длина проводника, находящегося в магнитном поле, [м];

α — угол между вектором магнитного поля и направлением тока в проводнике, [град].

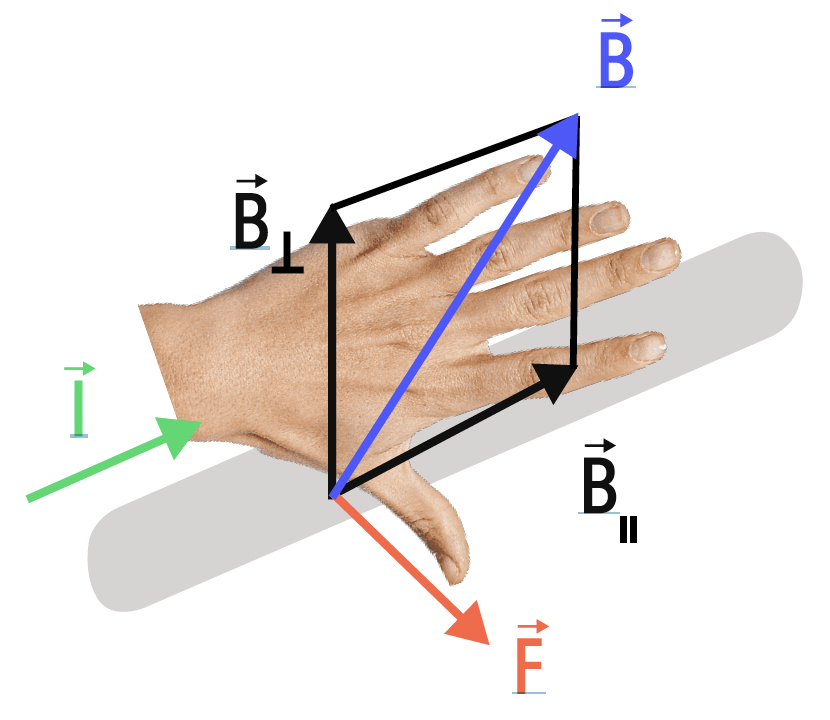

Направление силы Ампера определяется по правилу левой руки:

Если левую руку расположить так, чтобы

  • перпендикулярная составляющая вектора магнитной индукции В входила в открытую ладонь;
  • четыре вытянутых пальца были направлены по направлению тока I;

то отогнутый на 90 градусов большой палец покажет направление силы Ампера FА.
